Przeznaczenie
Obudowy instalacyjne PMF są przeznaczone głównie do zastosowań domowych. Ich konstrukcja nadaje się do montażu podtynkowego. Podwójny system montażu pozwala na zastosowanie również do ścian pustych. Testowane rozżarzonym prętem w temperaturze 850°C. Regulowana wysokość przedniej metalowej ramy pozwala zrekompensować niedoskonałości powierzchni ściany.
Obudowy z serii PMF dostępne są w wersjach od 12 do 60 modułów z 12 (+2) modułami w rzędzie. Stopień ochrony wynosi IP40, odporność na uderzenia mechaniczne IK06. Dostawa składa się z obudowy, metalowych drzwi, ramy montażowej z szynami TH-35 mm, zacisków N + PE, przedniej pokrywy z wycięciami pod aparaty, zaślepki, elementów do montażu i instrukcji.

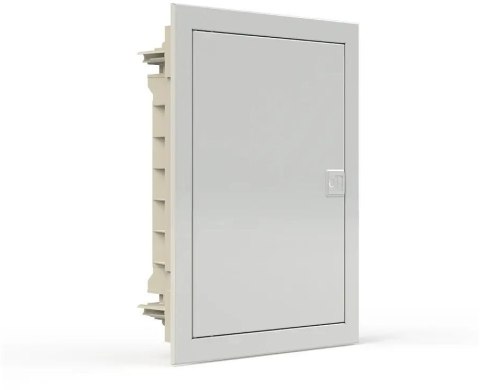

Rozdzielnica instalacyjna podtynkowa Noark PMF 24 przeznaczona jest do montażu aparatury modułowej w instalacjach elektrotechnicznych. Obudowa posiada 2 rzędy które mogą pomieścić po 12 modułów.
Najważniejsze cechy:
- Stopień ochrony IP40
- 2 rzędy po 12 modułów
- Drzwi Metalowe
- Wyposażona w szyny TH-35mm oraz listwy zaciskowe N+PE
Specyfikacja techniczna
| Sposób montażu |
Do ścian pustych |
| Liczba rzędów |
2 |
| Szerokość wyrażona liczbą modułów |
12 |
| Rodzaj pokrywy |
Drzwi |
| Wykonanie pokrywy |
Zamknięte |
| Transparentna pokrywa/drzwi |
Nie |
| Materiał obudowy |
Stal |
| Wysokość [mm] |
442 |
| Szerokość [mm] |
346 |
| Głębokość [mm] |
88 |
| Głębokość wbudowania [mm] |
88 |
| Szyna DIN |
Tak |
| Z płytą montażową |
Nie |
| Możliwość rozbudowy |
Nie |
| Kolor |
Biały |
| Numer RAL |
9016 |
| Stopień ochrony (IP) |
IP40 |
| Z zamkiem |
Nie |
| Odprowadzanie ciepła (Delta T = 20 K) zgodnie z IEC/TR 60890 [W] |
40 |
